一、概述

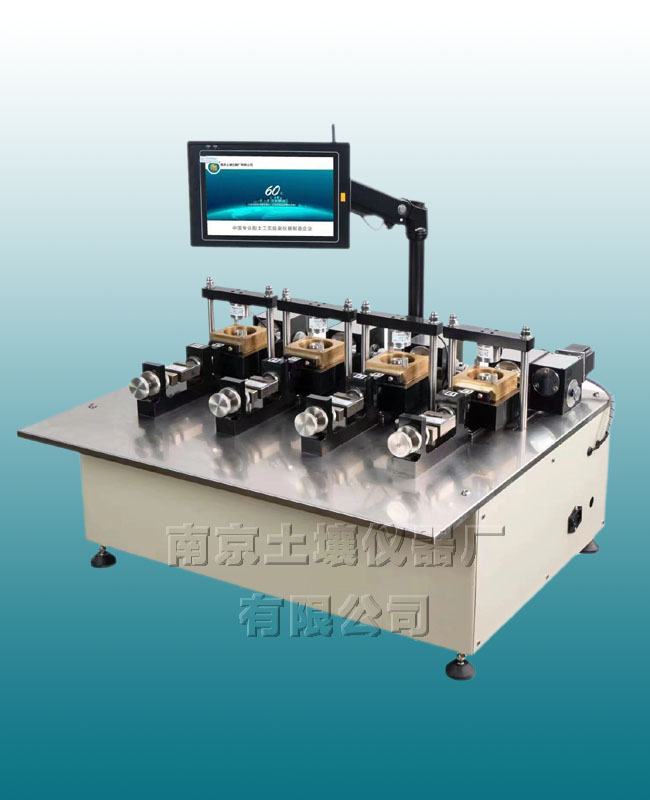

智能四聯直剪儀，該儀器主要用于測定土的抗剪強度，內摩擦角φ和粘聚力C；該儀器的主要特點是采用純電機施加垂直固結壓力，固結壓力比目前國內生產的直剪儀將大于二倍，這樣對于深層地基土的試驗和科學研究提供了良好的條件，同時由于采用步進電機驅動的剪應力，剪切速率為無極變速，這樣對于不同土性和試驗方法，確定土的抗剪強度，是一種比較完美的試驗手段。
二、主要技術指標：
- 土樣直徑61.8mm
- 土樣高度 20mm
- 固結壓力0-800KPa
- 剪應力 0-800KPa
- 剪切速率 0.001-4mm /min
- 剪切位移 0-10mm
- 試驗方法可滿足快剪、固結快剪、慢剪、往復剪等。
三、主要配置：
- 剪切盒，分為上盒、下盒、透水石、傳壓活塞，滿足土樣直徑61.8mm，土樣高度20mm，如果有特殊需要可定制其他尺寸。
- 垂直加荷系統，采用高精度步進電機施加壓力，壓力穩定，反應靈敏，精度≤±0.1%F.S；
- 水平剪應力的剪切系統，由步進電機，機械傳動系統和單片機控制無極變速，其速率范圍為0.001-4mm/min，遇峰值自動停止、快退復位。
- 高精度水平剪應力傳感器，精度≤±0.1%F.S；
- 配備640×480高清液晶觸控顯示屏；既能控制施加固結壓力，又能控制剪切，內置采集器，數據實時保存，可脫機使用；
- 一套采集處理軟件，實時監測并繪制曲線，找出破壞點并繪制強度包線，最后確定C和φ的強度參數；
