新型TWJ-1數據采集裝置由傳感器、采樣盒、計算機組成，其間用導線連接，一個采樣器可以連接8個傳感器根據每個試驗室所需通道數的不同，可將若干個采樣盒用導線連起來構成一種并聯形式。

每一個采樣盒面上與8個接線插座，分別與8個傳感器連接，采樣盒一例有兩個插座，分別是信號的進口和出口。第一個采樣盒的進口與計算機的串行口相連，第二個采樣盒的進口與第一個采樣盒的出口相連，依次類推。

位移傳感器與導線分開，導線兩端插頭的形狀各異，安裝時只要對形插入即可一采用數字式千分表傳感器，直觀準確可靠。數字接口無需轉換和規定，可互換使用。

優 點

1. 便攜式/體積小，連線少，安裝方便，可靠性高、適合野外現場使用。

2. 可獨正工作，任意組合，一個采集盒就是一臺采集儀。

3. 通過串行口和計算機連接，與計算機無關。

4. 任何標準計算機都可工作，計算機可以任意更換和升級。

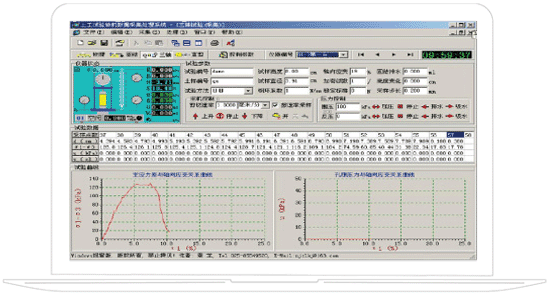

5. 純Windows數據采集處理軟件，兼容現有計算機和操作系統，方便、穩定、可靠。
